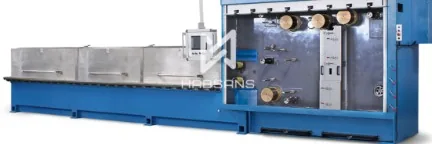

Мультиваер MWD

Мультиваер MWD ставят на участок волочения медной проволоки. Машина протягивает несколько ручьев через ряд волок и сразу отжигает проволоку, поэтому на выходе получается мягкая жила нужного диаметра — без отдельного прохода через печь.

Серия собрана на кабестане Ø120 мм. Скорость волочения — до 25 м/с у четырёхручьевой модели и до 30 м/с у остальных. Шкаф отжига общий для всего ряда: напряжение 0–60 В, ток зависит от числа ручьев и доходит до 4500 А.

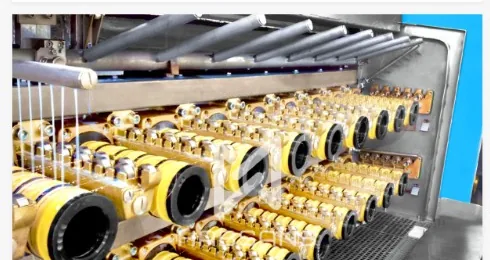

Две группы по приводу. MWD18/120.4, MWD18/120.8 и MWD18/100.14 идут с ременной передачей и керамическим покрытием кабестанов. MWD22/100.8 и MWD22/100.16 — с зубчатыми шестернями и кабестанами из оксида циркония: их берут, когда нужен более тонкий выход, до Ø0,16 мм.

Как подобрать модель

MWD18/120.4 — 4 ручья и 18 волок. Вход 4×Ø1,85 мм, выход Ø0,25–0,70 мм. Подходит, если объём небольшой, а диапазон диаметров средний.

MWD18/120.8 — 8 ручьев, вход 8×Ø3,0 мм, выход Ø0,35–1,05 мм. Ток отжига до 3500 А.

MWD18/100.14 — 14 ручьев и два режима входа: 7×Ø2,6 мм или 14×Ø1,8 мм. На выходе Ø0,35–0,65 мм, а в конфигурации на 7 ручьев — до Ø1,05 мм. Самый высокий ток отжига в ряду, до 4500 А.

MWD22/100.8 — 8 ручьев и 22 волоки. Вход 8×Ø2,6 мм, выход Ø0,20–0,70 мм.

MWD22/100.16 — 16 ручьев и 24 волоки. Вход 16×Ø2,6 мм, самый тонкий выход в серии: Ø0,16–0,40 мм.

Что входит в поставку

• подбор исполнения под диаметр на входе, число ручьев и требуемый выход;
• машина, шкаф отжига и базовая оснастка;
• монтаж, пусконаладка и обучение операторов на площадке;
• сервис и запчасти после запуска линии.

Характеристики модельного ряда

Параметры пяти исполнений MWD. Итоговую конфигурацию фиксируем в коммерческом предложении под вашу заготовку и сечение на выходе.
